Звуковая плита Кнауф.

Knauf  Soundboard	Описание изделия, сфера применения, технические характеристики, проектирование, руководство по монтажу, детали.
Описание изделия Звуковая плита Кнауф - это плоский динамик для скрытой установки в систему сухого строительства. Он состоит из гипсокартонной плиты Кнауф, которая служит в качестве поверхностной мембраны и активируется для передачи колебаний размещенным на обратной стороне возбудителем. Преимущества плоского динамика по сравнению с традиционным конусным динамиком: Полностью скрытая установка (плоская поверхность! и связанные с ней, неограниченные возможности отделки помещения; Не требуется дополнительной площади в помещении; Великолепные свойства излучателя: (180° по вертикали х 180° по горизонтали) по всему диапазону частот; Малое количество необходимых динамиков;	Сфера применения Звуковую плиту Кнауф можно использовать с традиционными стереосистемами или стандартными усилителями. Для этого не требуется дополнительного дорогостоящего электронного оборудования. Вдобавок к этому, звуковая плита может быть установлена в следующие системы сухого строительства:     Потолочные системы Кнауф подвесной потолок свободнолежащий потолок потолок под потолком Системы стен Кнауф стены на металлическом каркасе облицовки стен стены на деревянном каркасе обшивка стен деревянными панелями	Техническая характеристика.   Размер: 625 х 500 мм;  Поверхностная мембрана: Кнауф ГКПО 12,5 мм;  Вес: 3,8 кг;  Диапазон частот 100 Гц - 18000 Гц  Угол излучения: 180° по вертикали х 180° по горизонтали;  Номинальная допустимая мощность: 30 Вт;  Импульсная допустимая мощность: 60 Вт;  Полное сопротивление: 4 Ом;  Чувствительность: 83 дБ (1 Вт/ 1 м);  Максимальное звуковое давление: 97 дБ (1 м);  Противопожарная защита по запросу;   Необходимые поперечные сечения соединительного кабеля: Длина кабеля до 10 м 2x1,5 мм2 Длина кабеля до 25 м 2 х 2,5 мм2 Длина кабеля до 50 м 2x4,0 мм2 При использовании активного сабвуфера диапазон частот охватывает область ниже 100 Гц (например, для воспроизведения музыки);
Проектирование Объемное фоновое озвучивание. Необходимое количество звуковых плит для установки в потолок: ♦ Высота помещения до 3 м: 1 звуковая плита на каждые 30 м2 площади горизонтальной проекции помещения; ♦ Высота помещения от 3 до 5 м: 1 звуковая плита на каждые 50 м2 площади горизонтальной проекции помещения. Для равномерного озвучивания расстояние до боковых стен, а также расстояние между динамиками не должно превышать 6 м (главным образом при вытянутой горизонтальной проекции). Высокие требования. Для соблюдения повышенных требований (принимая во внимание фоновое озвучивание) рекомендуется проектировать систему с помощью программных средств. Для моделирования при помощи программ EASE (версии 3.0 /4.0) и Ulysses на сайте www.knauf.de/soundboard/ подготовлены ссылки с данными для скачивания. Для воспроизведения низких частот (например, музыки) рекомендуется применение активного сабвуфера с отдельно регулируемой громкостью и настраиваемой переходной частотой. Для воспроизведения стереозвука необходимо использовать минимум 2 динамика. Звукоизоляция (монтаж стен). При установке звуковых плит в системы стен на металлическом каркасе и системы облицовки стен Кнауф снижается величина звукоизоляции RWR соответствующей системы на 1 дБ (однослойная обшивка] и на 2 дБ (двухслойная обшивка). Встроенная звуковая плита работает как источник звука и звукоизоляция стены значительно снижается, поэтому, при установке звуковых плит необходимо принятие дополнительных мер по звукоизоляции (например, свободная облицовочная обшивка стен). Система защиты от аварий Чтобы применять звуковые плиты для систем предупреждения аварий согласно ДИН EN 60849 или VDE 0828-1, необходимо осуществить проектирование согласно предписанию, то есть количество и установку провести на основании технических характеристик, полученных с помощью программных средств. Установка в стену Динамик устанавливают в верхнюю треть стены. Для равномерного распределения звука должны устанавливаться по 2 звуковые плиты противоположно. Пример установки: Размеры конференц-зала: приблизительно 6 м ширина и до 10 м длина. Требование: хорошее понимание речи. Нужно установить 2 передних динамика в торцевую стену; В помещение длиной больше 10 м необходимо дополнительно установить подвесной динамик в потолок или на тыльной стене. Примечание: Звуковые плиты должны всегда, по возможности, быть равномерно распределены по горизонтальной проекции помещения.

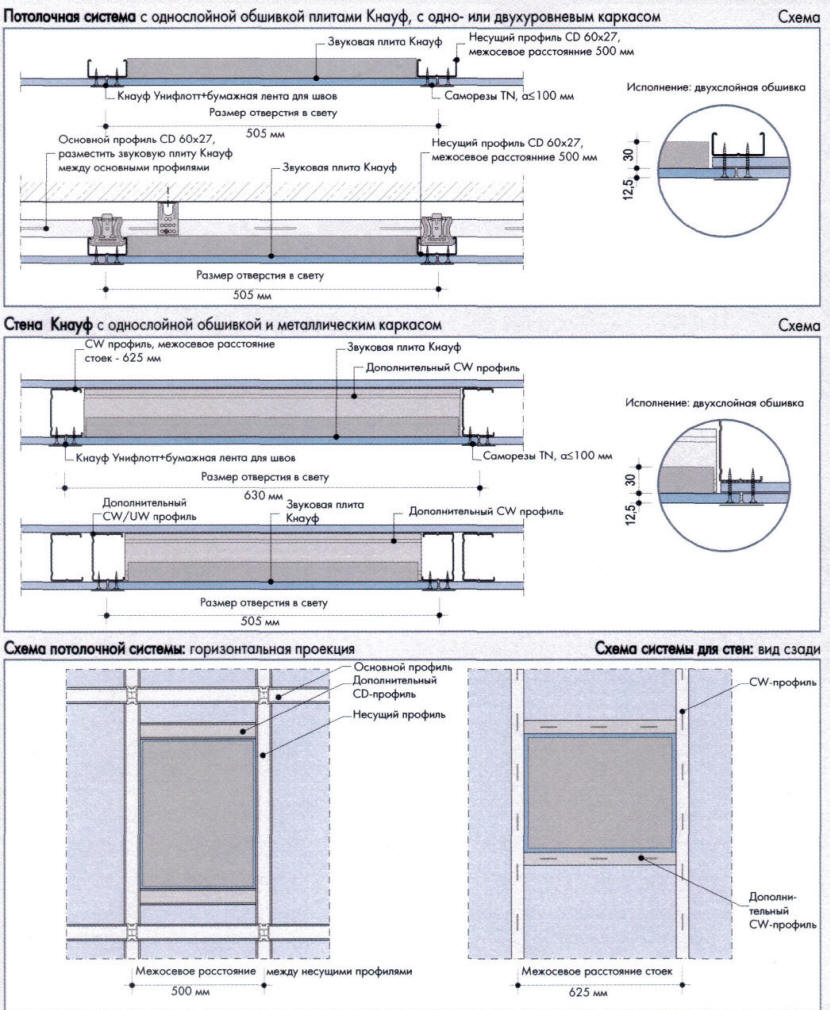

Монтаж звуковой плиты Кнауф.
