Люки напольные
В нашем ассортименте представлено три вида напольных люков:
-напольный люк модели "Практик"
- напольный люк модели "Лидер"
- напольный люк модели "Лидер с газовыми амортизаторами"
Напольный люк
модели "Практик" из стали с последующей оцинковкой разработан для применения как внутри помещения, так и на улице, а напольные люки модели "Лидер" предназначены для внутренних помещений.Напольные люки модели "Лидер с газовыми амортизаторами"

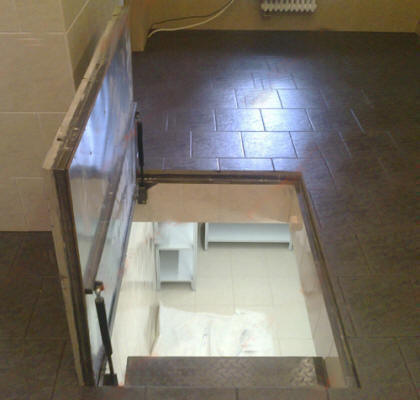

Напольные ревизионные самоподъемные люки «Лидер» с газовыми амортизаторами предназначены для доступа к скрытым в полу инженерным коммуникациям, а также для спуска в подвал, на цокольный этаж, в погреб, техническое помещение в частных домах, гаражах, а также зданиях производственного и коммерческого назначения.
Люк устанавливается в подготовленный в полу проем, а затем на люк прикрепляется напольное покрытие. Люки обеспечивают безупречный внешний вид и позволяют инсталлировать любое напольное покрытие: камень, керамогранит, плитку, паркет, и т.д.
Люки имеют особую конструкцию, которая позволяет изготавливать люки большого размера с достаточным запасом прочности. Дверца люка открывается на 900, снабжена специальными петлями и особым подъёмным механизмом, которые позволяют легко открыть люк одному человеку без посторонней помощи.
На ВСЕ люки устанавливаются промышленные газовые амортизаторы производства Германии.
Учитывая возможную эксплуатацию в тяжело-нагруженном состоянии, люки изготовлены из металла с толщиной стенки 4 мм и каркасом жесткости. По внутренней стороне наружная рама усилена дополнительными ребрами жесткости, которые одновременно служат опорой для дверцы люка. По заказу клиента в люках по периметру наружной рамы выполняются крепежные отверстия под крепление анкерами, либо, в случае если люк закладной, привариваются уши, для закладки в готовый проем и жесткой фиксации.
Дверца люка имеет ребра жесткости по периметру. Количество ребер жесткости зависит от размера люка и пожеланий заказчика.
Все люки комплектуются удобной съемной ручкой. В дверце люка имеются отверстия под съемную ручку и для открытия замка. Люки малых и средних размеров имеют одно отверстие для открывания, люки больших размеров имеют два и более отверстий для открывания. По согласованию с заказчиком возможно изготовление и установка специальных устройств.
СОВРЕМЕННЫЕ технологии и УНИКАЛЬНОСТЬ нашей конструкции позволяют изготавливать практически НЕЗАМЕТНЫЕ и максимально УДОБНЫЕ люки любых размеров и конфигураций.
Все люки нашего производства имеют ТЕПЛО - и ЗВУКОИЗОЛЯЦИОННЫЙ СЛОЙ.
Все люки снабжены замком для надежной фиксации дверцы, а также специальным подъемным ключом и декоративной резьбовой заглушкой.
В зависимости от
размера люка, а также по желанию заказчика на дверцу устанавливается
от одного до двух замков.
Все люки снабжены резиновым уплотнителем и имеют тепло- и звукоизоляционный
слой.
На люки устанавливаются промышленные газовые пружины производства Германии.
Усилие газовых пружин устанавливается индивидуально для каждого
люка и зависит от размеров люка, вида и толщины облицовочного материала.
При необходимости существует возможность увеличения либо уменьшения
усилия газовых пружин после монтажа люка.
| Прайс-лист на напольные люки Оскар | |||||||
Петлевая сторона |
|||||||
| Посадоч ный размер, |
500 | 600 | 700 | 800 | 900 | 1000 | 1100 |
| 600 | 9000 | 9614 | 10231 | 12472 | 12837 | 13169 | 14069 |
| 700 | 9614 | 10231 | 12472 | 12837 | 13169 | 13457 | 14334 |
| 800 | 10231 | 12472 | 12837 | 13169 | 13457 | 13710 | 14563 |
| 900 | 12472 | 12837 | 13169 | 13457 | 13710 | 13929 | 15205 |
| 1000 | - | 13169 | 13457 | 13710 | 13929 | 14544 | 15853 |
| 1100 | - | 13457 | 13710 | 13929 | 14544 | 15164 | 16495 |
| 1200 | - | 13710 | 13929 | 14544 | 15164 | 15777 | |
| Прайс-лист на напольные люки Оскар | |||||||
Петлевая сторона |
|||||||
| Посадоч ный размер, |
1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 |
| 600 | 14334 | 14563 | 15205 | 15853 | 16495 | 17139 | 17780 |
| 700 | 14563 | 15205 | 15853 | 16495 | 17139 | 17780 | 18428 |
| 800 | 15205 | 15853 | 16495 | 17139 | 17780 | 18428 | 19070 |
| 900 | 15853 | 16495 | 17139 | 17780 | 18428 | 19070 | 19716 |
| 1000 | 16495 | 17139 | 17780 | ||||
| 1100 | |||||||
| 1200 | |||||||
Люки стандартные |
|
Люки двухстворчатые |
|
Изготовление возможно только после консультации со специалистами |
-
Легкий доступ к коммуникациям
-
Выполнен из стали с последующей оцинковкой
-
Водо- и газонепроницаемый
-
Выдерживает большие нагрузки
-
Легкий в монтаже и эксплуатации
Напольный люк модели Практик из стали с последующей оцинковкой
разработан для применения как внутри помещения, так и на улице.
Данная модель призвана обеспечить возможность легкого доступа
к коммуникациям, проходящим в полу: сантехническим, электрическим,
телекоммуникационным.
Отличительные особенности модели: люк выполнен из стали с последующей
оцинковкой всей конструкции, люк полностью изолирован от воздействий
окружающей среды, выдерживает до 5 тонн нагрузки в заполненном
состоянии, а при увеличении диаметра арматуры – до 10 тонн,
цинковое покрытие защищает люк от коррозии.
Люк для пола герметизируются посредством специальных уплотнителей.
Такая конструктивная мера позволяет предотвратить проникновение
в помещение подвала запахов, пыли и влаги, и напротив, препятствует
попаданию жидкостей из эксплуатируемого помещения (к примеру,
ванны) в подвал, нишу и пр.
Люк надежно фиксируется болтами и практически незаметен, поэтому
даже при монтаже на улице он не доступен для вандалов и не представляет
интереса для сдачи в металлолом.
Открывание люков происходит при помощи специальных подъемных
ключей, которые завинчиваются в крышку люка.
|
Стандартные модели |
|||
| Стандартные модели (см) |
Стоимость за шт., грн.** |
Размер проема в свету (мм) Размер А |
Размер наружной рамы люка (мм) Размер Б |
| Н (30х30) | 4370 | 300 | 420 |
| Н (40х40) | 4939 | 400 | 520 |
| Н (50х50) | 5673 | 500 | 620 |
| Н (60х60) | 6460 | 600 | 720 |
| Н (70х70) | 7516 | 700 | 820 |
| Н (80х80) | 8465 | 800 | 920 |
примечание: на пересечении ширины и высоты указана стоимость люка в грн. |
|
|
- люки стандартного размера |
|
|
Срок изготовления 7-10 дней. |
|

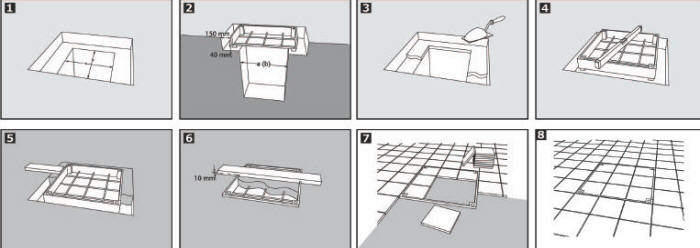

Инструкция по монтажу
Все люки поставляются в собранном виде с прикрученной к раме крышкой. Монтаж следует производить с прикрученной крышкой, чтобы после высыхания раствора не произошли деформации и не возникло проблем с открыванием и закрыванием люка. Необходимо защитить края рамы и болты от попадания бетонного раствора внутрь, поскольку его будет очень сложно отчистить после высыхания.
Рекомендуется обработать поверхность рамы, прилегающую к бетону, грунтом (краской) для предотвращения коррозии. Установите люк с рамой на необходимый уровень. Размер монтажного отверстия должен составлять +150 мм к наружным размерам люка. Глубина +40 мм к высоте люка. Анкера рамы должны быть расположены так, чтобы рама жестко сидела в бетоне. Заполните монтажные отверстия и крышку люка бетоном.
Во время заполнения бетоном, арматурная сетка не должна лежать на дне крышки - её нужно приподнять на 15-20 мм. Распределите бетонную смесь равномерно внутри крышки, учитывая высоту покрытия (напр. плитки) для получения единого уровня поверхности пола и крышки люка.
Комплект поставки
1.Основание люка с резиновым уплотнением - 1шт.
2.Крышка люка - 1 шт.
3.Решетка из арматуры - 1шт.
4. Болты крепления крышки люка с основанием - 4 шт.
5.Ключ шестигранный для крепежных болтов - 1шт.
6. Подъемные ключи - 2 шт
Напольный люк в собранном виде:
Для снятия крышки напольного люка необходимо с помощью шестигранного ключа выкрутить крепежные болты, а затем на место двух болтов вкрутить специальные подъемные ключи.
Напольный люк модели «Лидер» изготовлен из стали
с последующей порошковой покраской и имеет съемную крышку,
выполненную в виде сотовой конструкции с закрепленной
на ней магнезитовой панелью.
Данная модель призвана обеспечить возможность легкого
доступа к коммуникациям, проходящим в полу: сантехническим,
электрическим, телекоммуникационным.
Напольное покрытие приклеивается непосредственно к панели
крышки люка.
Крышка люка максимально облегчена.
В качестве напольного покрытия рекомендуется кафельная
плитка, ламинат, паркетная доска, линолеум.
Открывание люков происходит при помощи специальных подъемных
ключей, которые завинчиваются в крышку люка.
Для фиксации крышки люка предусмотрена дополнительная
возможность установки запорных механизмов (замков).
При заказе данной модели напольных люков ВАЖНО уточнить
один из трех размеров :
1) Габаритные размеры люка Ш х Д, мм.
2) Размер крышки люка Ш х Д, мм.
3) Размер технологического проема (посадки) Ш х Д, мм.
|
Габаритные размеры облицо вочного материала наклеенного на крышку люка ШхД, мм (УСЛОВНЫЙ РАЗМЕР) |
400х400 | 600х600 | 800х800 | 1000х1000 |
|
Размер крышки люка ШхД, мм |
382х382 | 582х582 | 782х782 | 982х982 |
|
Размер техноло гического проема ШхД, мм |
400х400 | 600х60 | 800х800 | 1000х1000 |
|
Размер в свету ШхД, мм |
362х362 | 562х562 | 762х762 | 962х962 |
|
Габаритные размеры люка ШхДхГ,мм |
472х472 х45 |
672х672 х45 |
872х872 х45 |
1072х1072 х45 |
|
Цена, грн. |
793 | 1161 | 1509 | 1866 |
Таблица расчета стоимости напольного люка
| Размеры мм | 300 | 400 | 500 | 600 | 700 |
| 300 | 1882 | 2176 | 2431 | 2789 | 3044 |
| 400 | 2176 | 2431 | 2789 | 3044 | 3307 |
| 500 | 2431 | 2789 | 3044 | 3307 | 3560 |
| 600 | 2789 | 3044 | 3307 | 3560 | 3751 |
| 700 | 3044 | 3307 | 3560 | 3751 | 4081 |
| 800 | 3307 | 3560 | 3751 | 4081 | 4335 |
| 900 | 3560 | 3751 | 4081 | 4335 | 4629 |
| 1000 | 3751 | 4081 | 4335 | 4629 | 4928 |
| 1100 | 4081 | 4335 | 4629 | 4928 | 5129 |
| 1200 | 4335 | 4629 | 4928 | 5129 | 5366 |
| Размеры мм | 800 | 900 | 1000 | 1100 | 1200 |
| 300 | 3307 | 3560 | 3751 | 4081 | 4335 |
| 400 | 3560 | 3751 | 4081 | 4335 | 4629 |
| 500 | 3751 | 4081 | 4335 | 4629 | 4928 |
| 600 | 4081 | 4335 | 4629 | 4928 | 5129 |
| 700 | 4335 | 4629 | 4928 | 5129 | 5366 |
| 800 | 4629 | 4928 | 5129 | 5366 | 5724 |
| 900 | 4928 | 5129 | 5366 | 5724 | 6013 |
| 1000 | 5129 | 5366 | 5724 | 6013 | 6317 |
| 1100 | 5366 | 5724 | 6013 | 6317 | 6655 |
| 1200 | 5724 | 6013 | 6317 | 6655 | 6993 |
