Гипсовые пазогребневые плиты для межкомнатных перегородок.

Материал,область применения,свойства,порядок работы



Показать цены

Обычные гипсоплиты

Кнауф применяются для сооружения перегородок в помещениях с сухим и нормальным режимами влажности. Гипсоплиты Кнауф поставляются в форме прямоугольного параллелепипеда. Стыковая и опорная поверхности имеют на соответствующих сторонах паз или гребень. Производятся два вида плит: обычные и влагостойкие.

Влагостойкие гипсоплиты

Кнауф применяют для сооружения перегородок в помещениях с повышенной влажностью. При изготовлении таких плит в формовочную массу вводят специальные гидрофобные присадки, которые уменьшают водопоглощение. Влагостойкие плиты, как и обычные, хорошо “дышат”. Они отличаются светло-зеленым цветом.



Cтроителей всегда интересовали экономически выгодные материалы. Именно поэтому в современном строительстве все активнее применяются незаслуженно забытые гипсовые плиты для перегородок. Сегодня это плиты гипсовые пазогребневые производства фирмы Кнауф. Их основным отличительным показателем является высокое качество лицевой поверхности, что исключает дорогостоящие штукатурные работы.
Полученная поверхность перегородок, после заделки швов и их шлифовки пригодна под оклейку обоями, окраску, облицовку керамической плиткой.
Вторым преимуществом межкомнатных перегородок из пазогребневых плит является относительно быстрый и несложный монтаж. Можно сооружать перегородки различных видов (одинарная, сдвоенные) и конфигураций, т.е. планировка помещения перестает зависеть от имеющейся номенклатуры изделий. Инженерные коммуникации можно располагать там, где это удобно и необходимо, а не в жестко ограниченных номенклатурой местах. Таким образом, применение в строительстве гипсовых плит для перегородок дает значительный экономический эффект по сравнению с устройством перегородок из кирпича или керамических камней. Это достигается путем значительного снижения трудозатрат. Кроме экономических преимуществ, существует еще один аргумент в пользу ПГП экологичность и комфортность проживания в помещениях с гипсовыми перегородками. Комфорт обеспечивается  способностью гипса регулировать влажность помещения.
Необходимо также отметить, что гипс является негорючим материалом, поэтому перегородки из гипсовых плит отвечают требованиям противопожарной безопасности. Гипсовые перегородки имеют показатели по тепло и звукоизоляции, соответствующие действующим нормам.

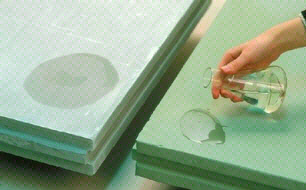

В помещениях с повышенной влажностью применяются влагостойкие гипсовые плиты со специальными гидрофобными добавками.

Общие сведения

Пазогребневые гипсовые плиты представляют собой изготовленные из гипса монолитные плиты в форме прямоугольного параллелепипеда с пазогребневым стыком и высокой точностью размеров. Они изготавливаются из
строительного гипса, который получают путем низкотемпературной обработки природного гипса.
Существуют также влагостойкие гипсовые пазогребневые плиты для помещений с высокой влажностью. При изготовлении таких плит в формовочную массу вводятся специальные гидрофобные добавки, уменьшающие влагопоглощение. Влагостойкие плиты также, как и обычные, хорошо «дышат» и не имеют вредных для человека примесей. Их отличительной чертой является светло зеленая окраска.
Гипс негорючий и огнестойкий строительный материал, не содержащий токсичных компонентов или веществ. Имеет кислотность, аналогичную кислотности человеческой кожи (рН=5.5), совершенно лишен запаха и является диэлектриком.Все изделия на основе гипса, в том числе и пазогребневые плиты, обладают способностью “дышать”, т.е. имеют высокую паро и газопроницаемость.



Область применения гипсовых пазогребневых плит

жилищное строительство
   помещения с повышенной
 влажностью
реконструкция



детские учреждения





общественные здания
лечебные учреждения

промышленные здания

Материал

Гипсовые пазогребневые плиты являются эффективным материалом для сооружения самонесущих межкомнатных перегородок в квартирах, офисах, отелях, школах, промышленных сооружениях, т.е. в помещениях с сухим и нормальным режимом влажности. В помещениях с повышенной влажностью применяются влагостойкие гипсовые плиты.
Гипсовые пазогребневые плиты изготавливаются из гипсового вяжущего марки Г-4, Г-5 по литьевой технологии. Материалы на основе гипса являются негорючими и огнестойкими, они не содержат токсичных компонентов и веществ, обладают способностью регулировать температурно-влажностный режим в помещении. Имеют кислотность, аналогичную кислотности кожи человека (Ph=5,5), совершенно не имеют запаха и являются диэлектриком. Все изделия на основе гипса обладают высокой парогазопроницаемостью.
Гипсовые пазогребневые плиты легко поддаются механической обработке. Высокое качество лицевой поверхности плит позволяет исключить процесс оштукатуривания возведенных перегородок.



Область применения

Применяются два вида перегородок из ПГП: одинарные и сдвоенные:

Одинарные перегородки применяются при нормативных требованиях к звукоизоляции.


При повышенных требованиях к звукоизоляции, а также при необходимости размещения внутри перегородки инженерных коммуникаций, применяют сдвоенные перегородки.



Методическое пособие по монтажу перегородок из КНАУФ-пазогребневых гипсоплит для межкомнатных перегородок см. ниже на этой странице.

Технические характеристики пазогребневых плит

   Стандартные  Влагостойкие ПГП
 Материал

 Строительный гипс

 Строительный гипс

 Размеры, мм

 666 х 500 х 80

 666 х 500 х 80

 Цвет

 Белый

 Светло-зеленый

 Масса одной плиты, кг

 ~27

 ~27

 Масса одного кв. метра перегородки, кг

 ~82

 ~82

 Плотность, кг/куб. м

 1000

 1000

 Прочность на сжатие, МПа

 4,5

 4,5

 Прочность на изгиб, МПа

2,2

 2,2

 Водопоглощение по массе, %

 24-26

 5

 Индекс изоляции воздушного шума конструкции

 Rw = 45 dB

 Rw = 45 dB

 Предел огнестойкости перегородки из ПГП

 Не менее 2,5 часа

 Не менее 2,5 часа

  Предел распространения огня

 0

 0

 Радиационные качества

 1 класс (Аэфф 28,5 Бк/кг)

 1 класс (Аэфф 28,5 Бк/кг)

 Отклонение размеров (д) х (ш) х (в), мм

 (1,5) х (1) х (0,5)

 (1,5) х (1) х (0,5)



 Расход необходимых материалов на 1 м2 перегородки:

 Пазогребневая плита  3 шт
 Шпаклевка Фугенфюллер (Фугенфюллер Гидро)  1,5-2,0 кг
 Эластичная (пробковая) прокладка  зависит от формы перегородки

Упаковка

На деревянный поддон размером 1,2х0,7 м укладываются два, запечатанных в термоусадочную пленку, пакета плит. В каждом пакете 15 плит (5 м2), на поддоне — 30 плит (10 м2). Вес поддона — 870 кг. Общая высота упаковки — 1 м.
Плиты должны храниться в крытых складах, сложенными на ребро в штабелях высотой не больше 1,5 м в соответствии с правилами техники безопасности. Упакованные в пленку на поддонах плиты могут складироваться на открытой площадке.


Монтаж перегородок из гипсовых пазогребневых плит

Процесс монтажа межкомнатных перегородок с применением гипсовых пазогребневых плит выполняются относительно быстро и просто (за смену до 20 м2 перегородки).
Технология строительства перегородок и облицовка наружных стен принципиально одинаковы. Монтаж сводится к точному совмещению отдельных изделий, соблюдению вертикального и горизонтального положения рядов плит. Такие виды работ вполне доступны не только строителям профессионалам, но и тем, кто не имеет специальной подготовки. Используя на практике рекомендации, приведенные в этой главе, вы сможете по достоинству оценить простоту и удобство работы с КНАУФ Гипсоплитами. Наши советы помогут произвести монтаж в сравнительно короткие сроки.

Устройство перегородок из гипсовых плит производится после того, как окончены работы по монтажу несущих и ограждающих конструкций зданий и до устройства чистого пола. В качестве монтажного клея применяется шпаклевка на гипсовой основе «Фугенфюллер». При монтаже влагостойких гипсовых плит используют «Фугенфюллер гидро». Также возможно использование монтажного клея «Перлфикс» на гипсовой основе. Для затворения применять только чистую емкость и чистую холодную воду. Всыпать состав в воду, соблюдая указания изготовителя. Лучше всего сыпать смесь, пропуская ее через пальцы. Затем рекомендуется подождать в течение 5 минут, после чего хорошо перемешать до получения однородной вязкотекучей кашеобразной массы, которая готова к употреблению через несколько минут.
Жизнеспособность состава до 1 часа. Расход монтажного гипсового клея составляет около 1,5 кг/м2.



ПОСЛЕДОВАТЕЛЬНОСТЬ МОНТАЖА ПЕРЕГОРОДОК



1

До начала работ необходимо удалить с базового пола, потолка и стен пыль и грязь.
Выполнить разметку проектного положения перегородки (облицовки) на полу.

2

При помощи отвеса перенести разметку на стены и потолок. Затем отмечается расположение проемов. Если основание базового пола имеет сильные неровности, необходимо сделать выравнивающий слой. В итоге получится ровная горизонтальная поверхность.

3

Необходимо приготовить раствор шпаклевки: сухую смесь шпаклевки засыпать в емкость с холодной водой, равномерно распределяя по поверхности, выдержать 2 3 минуты и перемешать шпателем до консистенции густой сметаны.

4

Нанести приготовленный раствор на стены, пол и потолок. Различают жесткое и эластичное примыкание перегородок к ограждающим конструкциям. Жесткое примыкание перегородок к ограждяющим конструкциям применяется в случаях, когда не предъявляются нормативные требования по звукоизоляции.

5

При жестком примыкании плиты крепятся к ограждающим конструкциям непосредственно через раствор шпаклевки. В случае эластичного примыкания, которое следует выполнять для повышения звукоизоляционных свойств перегородок, при помощи шпаклевки наклеиваем эластичную прокладку ко всем примыкающим ограждающим конструкциям. Регулируя толщину слоя гипсовой шпаклевки, необходимо добиться горизонтального положения прокладки на полу с помощью уровня или метростата. Дать шпаклевке схватиться (20 30 мин.), чтобы лента на полу оставалась неподвижной, после чего можно приступать к установке плит. Аналогичная операция с прокладкой проделывается на стенах и потолке.

6

Плиты могут укладываться как пазом вверх, так и вниз. Рекомендуется укладка пазом вверх, так как при этом шпаклевка в пазогребневом пространстве распределяется наилучшим образом. Для этого у всех плит первого ряда необходимо удалить гребень.

7

В качестве монтажного клея при возведении перегородки используется шпаклевка на гипсовой основе «Фугенфюллер»

8

Плиты первого ряда укладываются на пробковую прокладку с нанесенным на нее раствором шпаклевки, при помощи правила и уровня плиты выравниваются в одной плоскости. Горизонтальность первого ряда плит можно регулировать при помощи клинышков, для удобства работы вдоль стен можно установить маяковые рейки.

9

При укладке последующих рядов плит в паз нижнего ряда наносится раствор шпаклевки

10

Кроме того, шпаклевка наносится и в вертикальный торцевой паз

11

Каждую уложенную плиту необходимо осадить при помощи резинового молотка.  Выступивший при этом раствор шпаклевки сразу же убирается и используется в дальнейшем. Толщина вертикальных и горизонтальных швов не должна превышать 2 мм.

12

При помощи правила, уровня или метростата необходимо следить, чтобы все плиты находились в одной плоскости

13

При укладке плит необходимо соблюдать разбежку торцевых (вертикальных) стыков. Такая кладка обеспечит конструкции наибольшую жесткость

14 При такой кладке необходимы доборные элементы из плит. Гипсовые плиты легко режутся Для этого применяется ручная ножовка с широким полотном и крупными зубьями или специальный электроинструмент.
15

Плиты последнего ряда, примыкающие к потолку, делаются со скошенной гранью. При необходимости плиты обрезаются под конфигурацию перекрытия. Как правило, плиты укладываются горизонтально (на большую грань), однако элементы последнего ряда для уменьшения отходов могут укладываться на меньшую грань вертикально. При этом необходимо соблюдать разбежку торцевых (вертикальных) стыков плит.

16

Полость между перекрытием и плитами последнего ряда заполняется раствором шпаклевки.

В перегородках могут устраиваться проемы для последующего размещения в них дверей или окон. Возможна установка как деревянных, так и алюминиевых, стальных или пластиковых дверных коробок. Если размеры проема незначительны, т. е. его высота не превышает 1/4 высоты всей перегородки, а общая площадь проема не больше 1/10 от всей площади перегородки, то такой проем или отверстие может вырезаться после монтажа перегородки. Большие проемы устраиваются непосредственно при монтаже. Если ширина дверного проема не превышает 800 мм и над ним находится только один ряд плит, то установка балки перемычки не обязательна. В этом случае рекомендуется устанавливать дверную коробку при монтаже перегородки или делать вспомогательную деревянную монтажную конструкцию, которая обеспечит монтажное положение плит до схватывания шпаклевки в стыках.  После высыхания шпаклевки монтажная конструкция убирается.





Если же ширина проема более 800 мм, то необходимо установить балку перемычку, которая будет воспринимать нагрузку верхнего ряда (рядов) плит. Эта балка перемычка может быть выполнена из различных материалов (дерево, металл). Предварительно необходимо сделать расчет на прогиб и подобрать сечение балки. Величина заделки составляет по 500 мм с каждой стороны. Дверные коробки крепятся с помощью шурупов или специальных дюбелей.

В углах и местах пересечения перегородок (облицовок) друг с другом плиты необходимо укладывать так, чтобы они поочередно перекрывали стыки нижних рядов. Не допускать, чтобы вертикальные стыки были сквозными. Такая кладка придает конструкции дополнительную жесткость.







Внешние углы конструкции следует укрепить угловым перфорированным профилем ПУ 31/31, который вдавливается в предварительно нанесенную на угол шпаклевку, после чего широким шпателем наносится выравнивающий слой. При выполнении данной операции можно применять специальный шпатель для внешних углов.

Внутренние углы укрепляются при помощи армирующей ленты. Согнутая под углом бумажная лента наклеивается на предварительно нанесенную на угол шпаклевку. Самоклеющаяся лента (из прозрачного эластичного пластика) наклеивается на угол без предварительного нанесения шпаклевки. После этого наносится выравнивающий слой. При выполнении данной операции можно применять специальный шпатель для внутренних углов.

Гидроизоляция флехендихтГгидроизоляционная лента «Флехендихтбанд»

Внутренние углы перегородок из влагостойких гипсовых плит дополнительно проклеиваются уплотнительной гидроизоляционной лентой «Флехендихтбанд», которая приклеивается после на несения гидроизоляции «Флехендихт». Все металлические предметы, сопрягающиеся или находящиеся внутри перегородок (облицовок) из гипсовых плит, должны быть оцинкованными или иметь антикоррозийное покрытие.
Если все таки по какой либо причине поверхность перегородки имеет выступы или впадины, необходима доработка. В местах впадин широким шпателем (20 30 см) нанести выравнивающий слой шпаклевки. Выступы легко убираются с помощью обдирочного рубанка. После высыхания шпаклевки швы и всю поверхность стены необходимо зашлифовать. В итоге получится ровная, гладкая поверхность без выступов и впадин.

МОНТАЖ ЭЛЕКТРОПРОВОДКИ, РОЗЕТОК И ВЫКЛЮЧАТЕЛЕЙ

Электрическая и слаботочная проводка в перегородках (облицовках) из гипсовых плит монтируется скрытно в штробах. Эти работы проводятся до начала проведения отделочных работ. Штробы под проводку устраиваются при помощи бороздодела (ручного или механического после монтажа проводки штробы зашпаклевываются.
Для установки распаячных коробок, розеток, выключателей делаются углубления. Их высверливают электродрелью, снабженной специальной насадкой для вырезания отверстий большого диаметра (фото 5.26). Обработка ударным воздействием не рекомендуется, так как приводит к выбоинам, сколам и трещинам.

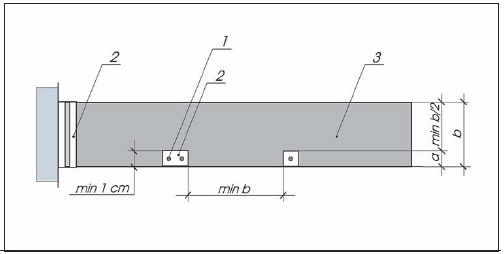

Минимальная величина заделки, а также расстояния между штробами показаны на рисунке.

МОНТАЖ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ

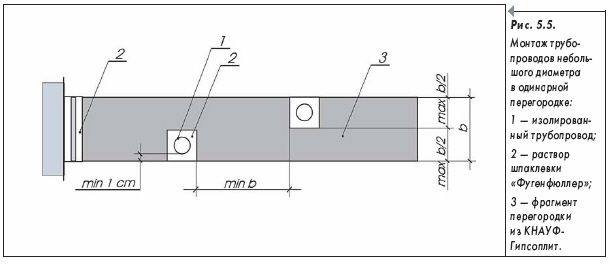

Трубопроводы небольшого диаметра аналогично электропроводке размещают в специально вырезанные штробы и заделывают растворной смесью. Минимальные величины заделки и расстояния между штробами показаны на рисунке 5.5.

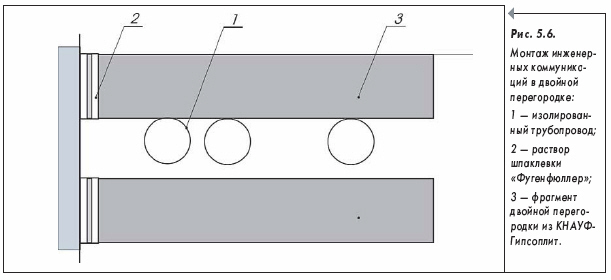

Для размещения труб большого диаметра, групп трубопроводов и воздуховодов необходимо применять двойную конструкцию перегородок. Сначала монтируется одна сторона перегородки, к которой крепятся все инженерные коммуникации. После этого возводится вторая сторона. Трубы не должны соприкасаться непосредственно с перегородкой, их необходимо тепло и звукоизолировать. Кроме того, внутренний промежуток можно заполнить изоляционным материалом. После крепления всех коммуникаций и изоляции монтируется вторая сторона перегородки (рис. 5.6).

КОНСОЛЬНЫЕ НАГРУЗКИ

При креплении различных предметов на перегородки из КНАУФ Гипсоплит необходимо соблюдать определенные условия. При небольших нагрузках, до 30 кг/см (0,4 кН/м), таких, как зеркала, картины, небольшие книжные полки, используются анкерные пластмассовые дюбели. При повышенных нагрузках, от 40 кг/см до 100 кг/см, таких, как санитарно технические приборы, применяются коррозионностойкие, проходящие сквозь всю толщину перегородки, болты.

ЭКСПЛУАТАЦИОННЫЕ НАГРУЗКИ



Стены из КНАУФ Гипсоплиты отличаются большой стабильностью, что разрешает вешать такие
нагрузки, как кухонные шкафчики, полки, умывальники без применения дополнительных укреплений.

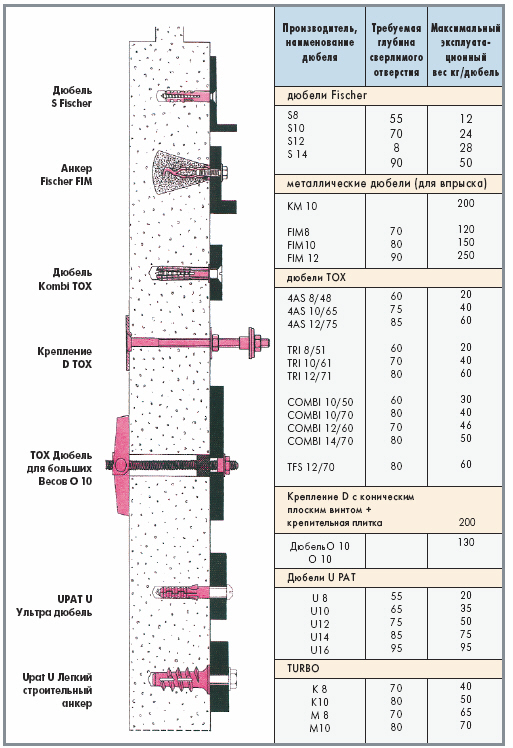

Примерные виды анкеров для укрепления предметов на стенах из КНАУФ Гипсоплит

ОКРАШИВАНИЕ ПОВЕРХНОСТЕЙ

Поверхность перегородок и облицовок из гипсовых плит можно окрашивать масляными, водоэмульсионными, смоляными, полиуретановыми,
а также эпоксидными красками с содержанием полимеров. Не допускается нанесение известковых красок и красок на основе жидкого стекла.
Технология окрашивания и подготовки поверхности следующая.
Поверхность под окраску должна быть особенно ровной. Окончательная подготовка поверхности производится при помощи готовой акриловой шпаклевки "Knauf F2" или "Knauf F3" , которая наносится широким шпателем тонким слоем. После высыхания шпаклевки всю поверхность необходимо зашлифовать.



С целью улучшения адгезии необходимо наносить грунтовочное покрытие. Для этого применяется грунтовка «Тифенгрунд». Она наносится на поверхность с помощью кисти или валика. Полное высыхание грунтовочного покрытия происходит в течение 3 часов.









Только после этого можно приступать непосредственно к окрашиванию. Краска наносится, как правило, неразбавленной при помощи валика. Окрашивание считается правильным, если на полученной поверхности не будут различимы стыки плит.

ОКЛЕЙКА ОБОЯМИ

При отделке поверхностей из гипсовых плит могут применяться обои различных видов — бумажные, виниловые, шелкография и другие. Перед оклейкой обоями всю поверхность рекомендуется обработать грунтовкой «Тифенгрунд». К оклеиванию обоями можно приступать только после полного высыхания грунтовочного покрытия (около 3 часов).



ОБЛИЦОВКА КЕРАМИЧЕСКОЙ ПЛИТКОЙ



В помещениях с повышенной влажностью (ванная, кухня, туалет и т.п.) поверхность перегородок и облицовок из гидрофобизированных плит (КНАУФ Гипсоплит) рекомендуется облицовывать керамической плиткой.









Поверхности перегородок, которые будут находиться под непосредственным воздействием влаги (в душевой, у раковины), рекомендуется покрыть гидроизоляцией «Флехендихт». Ее наносят кистью или валиком. После высыхания нанесенного слоя гидроизоляции углы дополнительно проклеиваются уплотнительной гидроизоляционной лентой «Флехендихтбанд».



Если непосредственного воздействия влаги нет, то гидроизоляцию делать необязательно. В этом случае всю поверхность перегородки необходимо прогрунтовать. Для этого подходит грунтовка «Тифенгрунд», которая  хорошо совместима с клеем для керамической плитки. После высыхания слоя гидроизоляции или грунтовочного покрытия зубчатым шпателем в горизонтальном направлении наносится клей,  на который укладывается плитка. Образующиеся швы между плитками заполняются затирочными составами. Углы в облицовке стен, углы между стенами и полом, стеной и ванной или умывальником герметизируются составами с устойчивой эластичностью.
